مهندسی مکانیک با گذشت زمان بسیار پیچیده شده است. یک خودروی متوسط امروزی حدود 30000 عناصر ماشینی دارد، اگر هر کدام را تا کوچکترین پیچ شمارش کنیم. این عناصر ماشین به طور هماهنگ کار می کنند تا ماشین را همانطور که ما میخواهیم به حرکت در آورند!
برخی از این قطعات مکانیکی عناصر مکانیکی اولیه هستند، در حالی که برخی دیگر در مونتاژ با سایر قطعات هستند و عملکرد خاصی را در خودرو انجام می دهند. دینام، موتور و کاربراتور نمونه هایی از این قبیل قطعات هستند.
یادگیری در مورد عناصر ماشین اولین قدم در ایجاد ماشین های کارآمد است که مشکلات فشار را حل می کند. آنها تلاش انسان را کاهش می دهند و به طور قابل توجهی از توانایی های خود فراتر می روند. در این پست با عناصر ماشین و انواع آنها آشنا می شویم. جالب است که بدانید ورق چوب پنبه در واقع از پوست مرده درختان بلوط استخراج می شود!
در مهندسی مکانیک، عنصر ماشین کوچکترین قطعه مکانیکی یا مجموعه قطعه در یک ماشین است. آنها معمولاً یک عملکرد واحد را انجام می دهند و نمی توان آنها را با چندین قطعه جایگزین کرد. به عنوان مثال، یک یاتاقان ممکن است از قطعات کوچکتری مانند توپ، حلقه و مهر و موم ساخته شده باشد، اما اگر به قطعات مکانیکی تشکیل دهنده خود تقسیم شود، نمی تواند عملکرد خود را انجام دهد.
بنابراین، یک عنصر ماشین ممکن است به عنوان یک جزء سازنده (مانند یک بست) یا یک قطعه متمایز (مانند کلاچ) در ماشینها تعریف شود. به طور کلی، عناصر ماشین را می توان به دو نوع اصلی تقسیم کرد.
این عناصر بلوک های ساختمانی اساسی در بسیاری از انواع ماشین ها هستند. قطعاتی مانند اتصال دهنده ها (پیچ، مهره و پیچ و مهره، پرچ و غیره)، زنجیر ، شفت، کلید، یاتاقان و تسمه نمونه هایی از المان های همه منظوره ماشین هستند. آنها معمولاً عملکرد یکسانی را در همه این ماشین ها انجام می دهند.
در بیشتر موارد، عناصر ماشینی همه منظوره در اندازه ها و اشکال تعریف شده توسط استانداردهای بین المللی هستند.
به عنوان مثال، پیچ های شش گوش را می توان طبق 18 استاندارد مختلف تولید کرد که محبوب ترین آنها DIN 931 و DIN 933 است. در اکثر این استانداردها، آنها در اندازه های M3 تا M48 موجود هستند. این امر قابلیت استفاده آنها را در انواع ماشین های مختلف افزایش می دهد، زیرا جایگزین ها به راحتی در دسترس هستند.
اینها عناصر مکانیکی هستند که کاربرد خاصی در طراحی ماشین پیدا می کنند. نمونههایی از این قطعات عبارتند از: توربین در موتور جت، تیغههای فن، پیستونها، میل لنگ و غیره. طراحی مکانیکی این قطعات بر اساس نیاز سفارشیسازی میشود.
اجازه دهید مثالی از موتورهای کشتی را در نظر بگیریم. آنها در طرح های مختلف، با تعداد سیلندرها از 6 تا 14 عرضه می شوند.
برای هر نوع موتور، اندازه هر جزء دوباره طراحی می شود. سوپاپ اگزوز، سر سیلندر، آستر، پیستون، رینگ پیستون، شاتون و میل لنگ همه در اندازه های مختلف برای دو نوع موتور مختلف وجود دارند.
هر دو عنصر ماشین با هدف عمومی و خاص اجزای مکانیکی اولیه هستند که با هم کار می کنند تا یک ماشین کار کند. بیایید انواع مختلف عناصر رایج ماشین و کاربرد آنها را ببینیم.
بلبرینگ ها یکی از رایج ترین عناصر ماشین در طراحی ماشین هستند. وظیفه آنها از بین بردن اصطکاک بین دو قسمت متحرک است. طراحی مکانیکی ماشین های دوار بدون آن ناقص است. هدف اصلی یاتاقان ها جلوگیری از تماس مستقیم فلز به فلز دو قسمت و ایجاد حرکت نسبی صاف بین آنهاست.
آنها در اشکال و اندازه های مختلف وجود دارند. فراوانی طرحهای بلبرینگ موجود، طراحان را قادر میسازد تا مناسبترین بلبرینگ را برای کاربردهای مختلف انتخاب کنند و از حداکثر قابلیت اطمینان، کارایی، عملکرد و دوام اطمینان حاصل کنند.
بلبرینگ ها در طیف وسیعی از حرکات مختلف مانند خطی (نقاله)، چرخشی (میل لنگ)، لولا (درها، پنجره ها) و کروی (مفصل توپ و سوکت) استفاده می شوند. آنها بارهای شعاعی، بارهای محوری (یاطاقان های رانش) یا ترکیبی از هر دو را از عنصر دوار به محفظه یاتاقان منتقل می کنند.
برخی از کاربردهای بلبرینگ عبارتند از:
شفت ها معمولاً برای کاربردهای منحصر به فرد و ماشینکاری CNC طراحی می شوند
شفت ها قطعات استوانه ای بلندی هستند که برای انتقال گشتاور و نیروی مکانیکی بین دو جزء استفاده می شوند. طراحان زمانی از آنها استفاده می کنند که فاصله بین اجزای قطار محرکه برای اتصال مستقیم خیلی زیاد باشد یا اگر در محیط های مختلف کار کنند.
به عنوان مثال، در مورد پروانه کشتی، فاصله بین موتور و ملخ بسیار زیاد است و استفاده از یک محور بلند با یاتاقان های متعدد در طول مسیر را تضمین می کند.
به طور مشابه، توربینهای بخار که پمپهای نفت محموله را در تانکرهای نفتی نیرو میدهند، توسط یک دیواره از پمپها جدا میشوند تا احتمال اشتعال (کاربرد در محیطهای مختلف) از بین برود. فقط شفت از روی دیوار از موتورخانه به اتاق پمپ عبور می کند.
توربین های بخار در موتورخانه در حین کار بسیار داغ می شوند. حتی در صورت غیر محتمل بودن اتمسفر در اتاق پمپ (در صورت نشت روغن محموله)، طراحی مکانیکی به گونه ای است که توربین ها به عنوان منبع اشتعال عمل نمی کنند.
یک محور بسته به نیاز ممکن است توپر یا توخالی باشد. نمونه های جامد فشرده ترند، اما نمونه های توخالی آنها ظرفیت حمل بار بیشتری برای همان وزن دارند. برای محورهای تحت بارهای سنگین در حین کار، طراحان شفت توخالی را ترجیح می دهند زیرا دارای سفتی، سفتی و گشتاورهای خمشی بالاتری است.
برخی از کاربردهای شفت عبارتند از:
در طراحی ماشین، کلیدها اجزای مکانیکی کوچکی هستند که شفت ها را به عناصر دوار متصل می کنند. در برخی موارد، آنها ممکن است به تنهایی مسئول انتقال گشتاور بین دو عنصر باشند.
کلیدها بین شفت و عنصر دوار قرار می گیرند و در هر دوی آنها وسایلی برای ثابت کردن کلید در جای خود بریده شده است. برش در هاب به عنوان راه کلید شناخته می شود. پایین محل کلیدی که در آن کلید در شفت قرار دارد به عنوان صندلی کلید شناخته می شود. مجموعه کامل به عنوان مفصل کلیددار شناخته می شود.
یک مفصل کلید دار اجازه حرکت چرخشی نسبی را نمی دهد، اما ممکن است حرکت محوری را تا حد کمی اجازه دهد زیرا کلیدها در جهت محوری قرار می گیرند. با توجه به چنین عملکردی، کلیدها باید تنش های فشاری و برشی بالایی را تحمل کنند. بنابراین، شکست خرد کردن و شکست برشی ملاحظات مهم در طراحی مکانیکی کلید هستند.
انواع مختلف کلیدها در طراحی ماشین به اشکال استاندارد متعددی وجود دارند. پنج نوع اصلی کلیدها عبارتند از گرد، زین، اسپلاین، فرورفته و مماس.
کلید غرق شده رایج ترین آنهاست. این در اندازه ها و اشکال مختلف مانند مستطیل، مربع، غرق موازی، چوب، سر و پر و پر می باشد.
برخی از کاربردهای کلیدها عبارتند از:

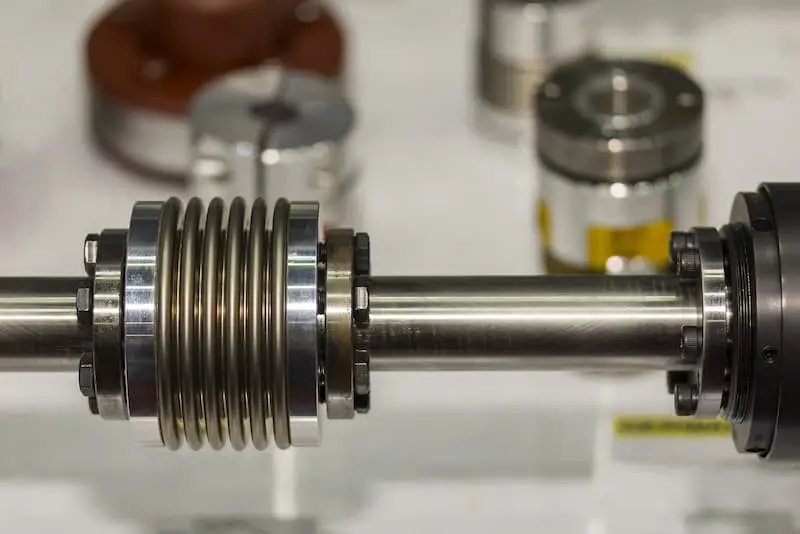

کوپلینگ ها اجزای مکانیکی هستند که دو شفت دوار درون خطی را با هدف اصلی انتقال نیرو در طراحی مکانیکی به هم متصل می کنند. کل مجموعه با همان سرعت می چرخد. بسته به نیاز ممکن است یک کوپلینگ سفت یا انعطاف پذیر باشد.
یک کوپلینگ انعطاف پذیر می تواند هر گونه خطای نصب و همچنین هرگونه ناهماهنگی جزئی بین شفت ها را که ممکن است در طول زمان ایجاد شود را جذب کند. آنها همچنین ضربه ها و ارتعاشات را جذب می کنند و عمر مفید ماشین ها را در این فرآیند افزایش می دهند. بر خلاف کلاچ ها، کوپلینگ ها درگیر و جدا نمی شوند.
این عناصر ماشین همچنین در برخی کاربردها انتقال حرارت بین دو سر را جدا می کنند. به عنوان مثال، یک موتور می تواند به طور قابل توجهی در حین کار گرم شود. یک کوپلینگ از انتقال گرما از موتور به دستگاه جفت شده جلوگیری می کند.
برخی از کوپلینگ ها مانند فیوز کار می کنند. اگر گشتاور از حد معینی فراتر رود، برای محافظت از ماشین آلات حساس، اتصال بین اجزای محرک و محرک را قطع می کنند. چنین کوپلینگی به عنوان کوپلینگ مکانیکی ایمنی اضافه بار شناخته می شود و معمولاً برای محافظت از موتورها و سیستم های محرک در انتقال قدرت استفاده می شود.
برخی از کاربردهای کوپلینگ عبارتند از:
در کاربردهای مهندسی مکانیک، انواع مختلفی از اتصال دهنده ها برای نگه داشتن دو یا چند جزء ماشین آلات در کنار هم استفاده می شود. آنها اتصالات موقتی ایجاد می کنند که در صورت نیاز می توانند از هم جدا شوند. برخی از ماشین ها در شرایط سخت کار می کنند. هدف اصلی اتصال دهنده ها محافظت از این ماشین ها در برابر فشارهای بالا، نیروهای بیش از حد و لرزش است.
در طراحی ماشین، مهم است که تا حد امکان در مورد طراحی یا انتخاب بست ها در برنامه ها مشخص باشد. این امر برای اطمینان از این است که این عناصر ماشینی می توانند نیروهایی را که محصول در حین سرویس تحت تاثیر قرار می گیرد مدیریت کنند و ماشین ها بتوانند بدون خرابی کار کنند. اتصال دهنده ها معمولاً از فولاد کربنی ، فولاد ضد زنگ یا فولاد آلیاژی ساخته می شوند.
برخی از نمونههای اتصال دهندهها عبارتند از پیچ، مهره/پیچ، پین شکاف، پرچ و گیره. و مستقل از صنعت در همه جا استفاده می شوند. تنها سوالی که باید بپرسید این است که آیا مونتاژ برای تعمیر و نگهداری نیاز به جداسازی دارد یا خیر، مانند انتخاب پرچ در مقابل پیچ و مهره.
چرخ دنده ها عناصر اولیه ماشین با چرخ های دندانه دار برای انتقال نیرو و چرخش بین دو شفت هستند. آنها می توانند سرعت زاویه ای را افزایش یا کاهش دهند در حالی که به طور همزمان گشتاور را کاهش یا افزایش می دهند، طبق قوانین بقای انرژی. در اصل، آنها به عنوان اهرم در یک سیستم مکانیکی ترجمه عمل می کنند.
دندانه های دو چرخ دنده با یکدیگر مشبک می شوند و نیرو را از محور محرک به شفت محرک منتقل می کنند. معمولاً شفت ها موازی هستند، اما چرخ دنده های مخصوص قادر به انتقال نیرو بین محورهای متقاطع و همچنین غیر موازی و غیرمتقاطع هستند.
قابلیت کار موثر در هر جهتی به این معنی است که آنها به اشکال مختلفی نیز می آیند. بیشتر چرخ دنده ها به شکل استوانه ای با دندانه ها در امتداد محیط هستند. برخی دیگر به شکل هایی هستند که شبیه شفت (دنده حلزونی) یا میله (قفسه و پینیون) هستند. با این حال، دیگران به جای دور دندان (دنده های صورت) روی صورت دارند.
در حالی که انتخاب نوع چرخ دنده عمومی مهم است ، باید به عواملی مانند استاندارد درجه دقیق (DIN، AGMA، ISO)، نیاز به دندانه های زمین یا عملیات حرارتی ، ابعاد (عرض صورت، زاویه مارپیچ، ماژول) توجه شود. ، تعداد دندان ها و غیره) و موارد دیگر.
برخی از کاربردهای چرخ دنده عبارتند از:
