فرز افقی در مقابل عمودی

فرز افقی در مقابل عمودی

بنظر شما فرز افقی در مقابل عمودی چه تفاوت هایی دارد؟ فرز به حذف مواد قطعه کار توسط برش های چرخشی اشاره دارد. برای ساخت قطعات با روکش مورد نظر می توان از شیار، حفاری، سوراخ کاری و غیره استفاده کرد. معرفی CNC بسیاری از ویژگی های مفید را به فرز اضافه کرد . به عنوان مثال، برنامه CNC سیستم تعویض خودکار ابزار، تعویض پالت، چرخ فلک ابزار، محفظه ها و سیستم های خنک کننده را اجرا می کند. راه اندازی با این ویژگی های اضافی اکنون به عنوان یک مرکز ماشینکاری شناخته می شود.

با گذشت زمان، قابلیت های تراشکاری بخشی از این مراکز ماشینکاری شد. صنعت ماشین‌کاری شروع به معرفی آنها به عنوان ماشین‌های چندوظیفه‌ای کرد. بنابراین، ماشین آلات فرز مدرن می توانند آسیاب و همچنین کارهای ماشین تراش را برای ساخت صفحات فلزی انجام دهند.

اگر به دنبال یک ورق لاستیکی انعطاف پذیر باشید که دوام و مقاومت شیمیایی عالی را ارائه می دهد آنرا باید از صنعت واشر اصفهان سفارش دهید!

انواع ماشین های فرز

صنعت ساخت فلز از انواع مختلف ماشین های فرز بسته به کاربرد استفاده می کند. به طور کلی، ما آنها را به عنوان ماشین های فرز افقی و عمودی طبقه بندی می کنیم.

تفاوت های زیادی بین فرز عمودی و افقی وجود دارد، اما قبل از اینکه به آن بپردازیم، اجازه دهید نگاهی مختصر به نحوه هر یک از این آسیاب ها بیندازیم.

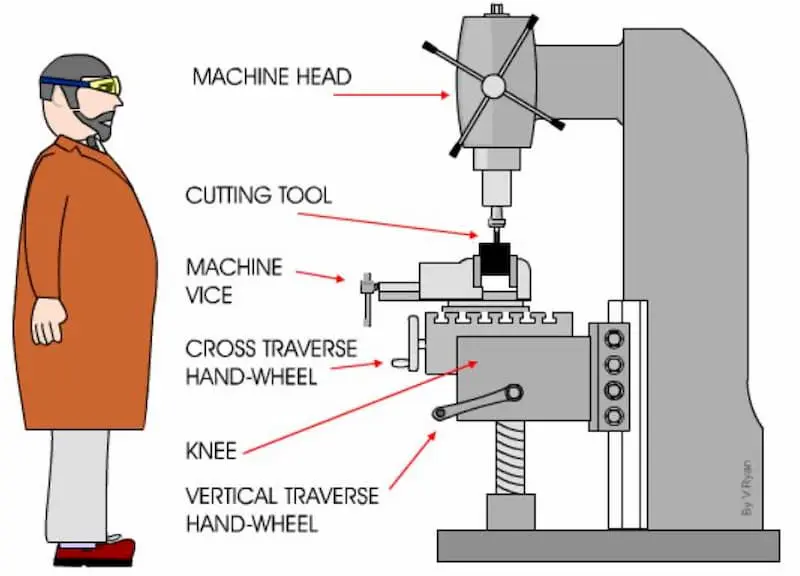

ماشین های فرز عمودی

در آسیاب های عمودی، قطعه کار را روی یک تخت ثابت می کنیم و ماشین کاری را توسط یک ابزار متحرک انجام می دهیم. این ابزار در صورت نیاز با پیروی از دستورالعمل های CNC مواد را حذف می کند.

دو نوع اصلی از ماشین های فرز عمودی وجود دارد – آسیاب برجکی و ماشین های فرز بستر.

ماشین های فرز برجک

در یک آسیاب برجک ، دوک عمودی ثابت می ماند در حالی که قسمت بستر می تواند طبق برنامه به صورت افقی و همچنین عمودی حرکت کند. آسیاب برجک معمولاً روی قسمت کوچکی کار می کند.

ماشین های فرز بستر

در آسیاب بستر، بستر فقط می تواند در جهت افقی حرکت کند در حالی که دوک نخ ریسی در صورت نیاز به بالا و پایین حرکت می کند. این ماشین ها برای قطعات بزرگتر بهتر هستند.

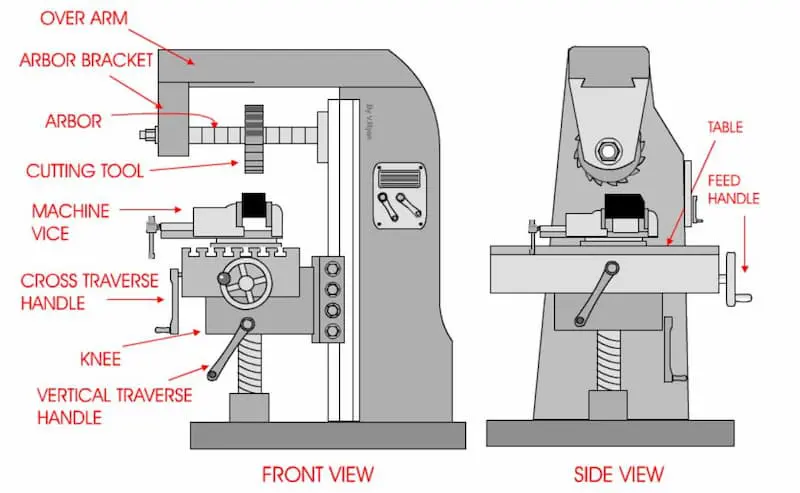

دستگاه فرز افقی

در ماشین های فرز افقی قطعه دوباره روی بستر ثابت می شود. اگر دستگاه مجهز به میز جهانی باشد، ماشینکاری به صورت افقی یا با زاویه مورد نیاز انجام می شود.

این میز به سر برش اجازه می دهد تا از زوایای مختلف به قطعه کار نزدیک شود.

این دستگاه همچنین ممکن است مجهز به برش‌های مخصوص برای ماشین‌کاری اریب، چرخ دنده، شعاع و شیار باشد. آسیاب های افقی سیمپلکس یک اسپیندل دارند، در حالی که دوبلکس دارای دو دوک هستند.

آسیاب افقی در مقابل آسیاب عمودی

در حالی که شباهت های زیادی بین دو دستگاه فرز وجود دارد، تفاوت های زیادی نیز وجود دارد. اکنون در مورد برخی ویژگی های مهم آنها به تفاوت بین آنها خواهیم پرداخت.

جهت گیری

یکی از تفاوت های اصلی بین این دو، نحوه تعامل ابزار با قطعه کار است. همانطور که از نام آن پیداست، در ماشین های فرز افقی، جهت دوکی که ابزار برش روی آن ثابت می شود، افقی است. کاتر چرخشی در حین چرخش حول این محور افقی، سطح را حفر می کند و مواد را از قطعه کار خارج می کند.

در یک آسیاب عمودی، ابزار در جهت عمودی ثابت می شود. این ماشین‌ها با داشتن چیدمانی شبیه به دستگاه حفاری نیمکتی، دارای یک خرطومی عمودی هستند که ابزار برش را نگه می‌دارد و همچنین می‌چرخاند و در صورت نیاز آن را در اعماق مواد قطعه کار فرو می‌برد.

هندسه ابزار

شکل و مشخصات فرز برش و ابزار برای دو نوع ماشین آلات متفاوت است. ماشین های فرز افقی دارای ابزارهای کوتاه و ضخیم هستند که در مقایسه با ماشین های فرز عمودی قادر به حذف مقادیر زیادی مواد از قطعه کار هستند.

ماشین های فرز عمودی دارای ابزارهای بلند و نازک هستند. تفاوت در هندسه ابزار برش بر ماهیت و دقت برش هایی که هر دستگاه قادر به انجام آن است تأثیر می گذارد.

مشخصات برش

به دلیل ضخیم بودن ابزارهای مورد استفاده در فرز افقی، قابلیت برش های عمیق و سنگین را با سرعت بیشتری دارند. علاوه بر برش های معمولی (روی، پخ زدن و غیره) برای عملیات شیار و شکاف ایده آل هستند.

ماشین‌های فرز عمودی می‌توانند اکثر کارهای عمومی را انجام دهند، اما برش‌های غوطه‌ور و سوراخ‌کاری روی قطعه کار تخصص آنهاست. یک ماشین فرز عمودی نیز دقت بالاتری را در مقایسه با یک ماشین فرز افقی ارائه می دهد.

هزینه

ماشین های فرز عمودی در مقایسه با ماشین های فرز افقی هزینه کمتری دارند. هزینه سرمایه گذاری کمتر به این معنی است که ماشین آلات بیشتر و بیشتر از مراکز ماشینکاری عمودی استفاده می کنند. هزینه بهره برداری و نگهداری نیز کمتر است. این صرفه جویی در هزینه تولید، هزینه ماشینکاری کلی را برای مشتریان کاهش می دهد.

با توجه به تعداد بیشتر مراکز ماشینکاری عمودی در صنعت، تعداد اپراتورهای ماهر برای این ماشین ها نیز زیاد است.

در حالی که ماشین های فرز افقی هزینه بیشتری نسبت به همتای عمودی خود دارند، با داشتن زمان و راندمان تولید بهتر در دراز مدت، آن را جبران می کنند. فقط شرکت های تولیدی با سابقه ای که مدتی در این کار فعالیت داشته اند، در ماشین های فرز افقی سرمایه گذاری می کنند.

کدام بهتر است؟

در حالی که مراکز ماشینکاری عمودی و افقی قادر به انجام بسیاری از برش‌های مشابه هستند، برش‌های خاصی وجود دارد که فقط هر نوع می‌تواند از عهده آنها برآید.

علاوه بر آن، عوامل دیگری که بر انتخاب بین این دو ماشین تأثیر می‌گذارند عبارتند از:

دقت برش

هنگامی که نیاز به دقت بیشتری وجود دارد، مراکز ماشینکاری عمودی را به مراکز افقی ترجیح می دهیم.

نرخ حذف مواد

برای کاربردهایی که نیاز به حذف مواد بیشتری از قطعه کار دارند، ماشینکاری افقی ترجیح داده می شود زیرا می تواند برش های بزرگتر را با سرعت های یکسان ابزار برش در مدت زمان یکسان انجام دهد.

تعداد صفحات / طرف برای ماشینکاری

ماشین های فرز عمودی گزینه بهتری هستند وقتی که ماشینکاری روی یک صفحه انجام می شود. هنگامی که چندین ضلع باید در زوایای مختلف ماشین کاری شوند، از ماشین های فرز افقی استفاده می کنیم.

وسعت سفارشی سازی

در حالی که هر نوع ماشین فرز می تواند با ابزارهای مختلف کار کند، ماشین فرز افقی بسیار قابل تنظیم تر از دستگاه عمودی است. در واقع، برخی از افزودنی ها و سرهای برش، آسیاب افقی را قادر می سازد تا به عنوان یک آسیاب عمودی عمل کند.

این برای شرکت‌های تولیدی که فقط دارای یک مرکز ماشین‌کاری افقی برای انجام کارهایی هستند که فقط در آسیاب‌های عمودی قابل انجام هستند، عالی عمل می‌کند.
