ماشین‌کاری دقیق: تعریف، مزایا و کاربردها

جهان ما با فناوری‌های پیچیده‌ای احاطه شده است که با سرعتی بالا در حال پیشرفت هستند. در زندگی روزمره، قطعات پیچیده‌ای مانند چرخ‌دنده‌ها و اجزای داخل ماشین‌آلات را می‌بینیم که این سؤال را به وجود می‌آورد: این قطعات چگونه ساخته می‌شوند؟

پاسخ به این سؤال برای بسیاری از این محصولات یکسان است: ماشین‌کاری دقیق CNC.

فرآیندهای کنترل عددی کامپیوتری (CNC) پایه‌ای برای صنایع مدرن بوده‌اند که قطعات را به صورت خودکار و با سرعت‌های تولید غیرقابل تصوری تولید می‌کنند. ماشین‌کاری دقیق CNC این فرآیند را یک قدم فراتر برده و دقت را افزایش داده و فرآیند تولید را ساده‌تر کرده است.

در این مقاله، به تعریف ماشین‌کاری دقیق، نحوه انجام آن، ابزارهای مورد نیاز و موارد دیگر خواهیم پرداخت.

ماشین‌کاری دقیق چیست؟

ماشین‌کاری دقیق نوعی فرآیند ماشین‌کاری CNC است که از ابزارهای ماشین‌کاری کنترل‌شده توسط کامپیوتر برای تولید قطعات استفاده می‌کند. این فرآیند، یک روش ماشین‌کاری با سرعت بالا است که برای ساخت قطعاتی با تلرانس‌های بسیار دقیق، پیچیدگی بالا یا هر دو مورد استفاده می‌شود. ماشین‌کاری دقیق می‌تواند توسط یک اپراتور ماهر یا حتی ربات‌های پرسرعت انجام شود.

این یک فرآیند تولید کاهشی (Subtractive Manufacturing) است که در آن ماشین با یک بلوک ماده شروع کرده و با استفاده از یک ابزار برش، مواد را از آن جدا می‌کند. ماشین‌کاری دقیق اغلب برای ساخت انواع قطعاتی که باید به خوبی با هم کار کنند، استفاده می‌شود.

موفقیت در ماشین‌کاری دقیق به ترکیبی از دو عامل بستگی دارد:

1. ابزار برش با کیفیت بالا: ابزاری که بتواند مواد را با دقت بالا برش دهد تا ابعاد مورد نظر محصول به دست آید.
2. ماشین CNC: این ماشین که معمولاً شامل ربات‌های پرسرعت است، ابزار برش را به صورت خودکار کنترل کرده و آن را به نقاط مورد نظر روی قطعه کار هدایت می‌کند.

مراحل فرآیند ماشین‌کاری دقیق

بیشتر شرکت‌های ماشین‌کاری دقیق از مراحل مشابهی برای تولید انواع قطعات استفاده می‌کنند.

1. طراحی مدل گرافیکی

برای ایجاد هر قطعه‌ای، یک مدل گرافیکی لازم است. این کار با استفاده از نرم‌افزار طراحی به کمک کامپیوتر (CAD) انجام می‌شود. نرم‌افزار CAD به طراح اجازه می‌دهد تا مدل‌های 2D و 3D از هر قطعه برای تولید ایجاد کند.

معمولاً طراحی‌ها با طرح‌های دست‌نویس شروع می‌شوند تا مفاهیم اولیه قطعه درک شود. سپس طراح CAD از این طرح‌ها برای ایجاد مدل گرافیکی با دقت ابعادی استفاده می‌کند. برای طراحی CAD، نرم‌افزارهای محبوب زیادی وجود دارد که برخی رایگان و برخی پولی هستند. همچنین شرکت‌ها می‌توانند فرآیند طراحی را برای توسعه طرح‌های پیچیده برون‌سپاری کنند.

2. تبدیل CAD به CAM

نرم‌افزار CAD یک نمای گرافیکی از قطعه را در قالب دیجیتال ایجاد می‌کند. این نمای دیجیتال برای طراحان، اپراتورها و تولیدکنندگان قابل درک است. اما ماشین‌های CNC مستقیماً این قالب دیجیتال را درک نمی‌کنند.

ماشین‌های CNC مختصات‌هایی را درک می‌کنند که در آن می‌توانند ابزار برش را حرکت داده یا قطعه کار را جابجا کنند. بنابراین، ماشین‌های CNC نیاز دارند که طراحی قطعه در قالبی مناسب باشد که دستورات تولید لازم را ارائه دهد. نرم‌افزار تولید به کمک کامپیوتر (CAM) برای ایجاد این قالب قابل خواندن برای ماشین‌کاری CNC استفاده می‌شود. نرم‌افزار CAM مدل CAD را گرفته و آن را به فرمت CAM تبدیل می‌کند که برای ماشین‌های CNC قابل درک است.

نرم‌افزار CAM از دو نوع کد استفاده می‌کند: کدهای G و M. کد G مختصات ابزار برش را کنترل می‌کند، در حالی که کد M عملکردهای کمکی ماشین مانند روشن یا خاموش کردن جریان خنک‌کننده را کنترل می‌کند.

3. تنظیم ماشین

پس از آماده‌شدن طراحی‌ها در قالب CAM، زمان تنظیم ماشین فرا می‌رسد. این مرحله معمولاً شامل کالیبره‌کردن ابزار ماشین و نصب قطعه کار روی ماشین است. ابزارهای ماشین بسته به جنس قطعه کار و طراحی نهایی قطعه می‌توانند متفاوت باشند. ابزارهای مختلفی برای ماشین‌کاری دقیق وجود دارد که هر کدام برای اهداف خاصی استفاده می‌شوند. در این مرحله، مهم است که تمام گیره‌ها به درستی محکم شوند و پارامترهای ماشین مانند سطح خنک‌کننده در حد قابل قبولی باشند.

صنعت واشر اصفهان یکی از برترین تولیدکنندگان صنعت واشر و نسوز در ایران با تولید بیش از ۲ هزار محصول مانند انواع ورق سیلیکون گامی مهم در راستای اعتلای این دو صنعت برداشته است.

4. اجرای ماشین‌کاری

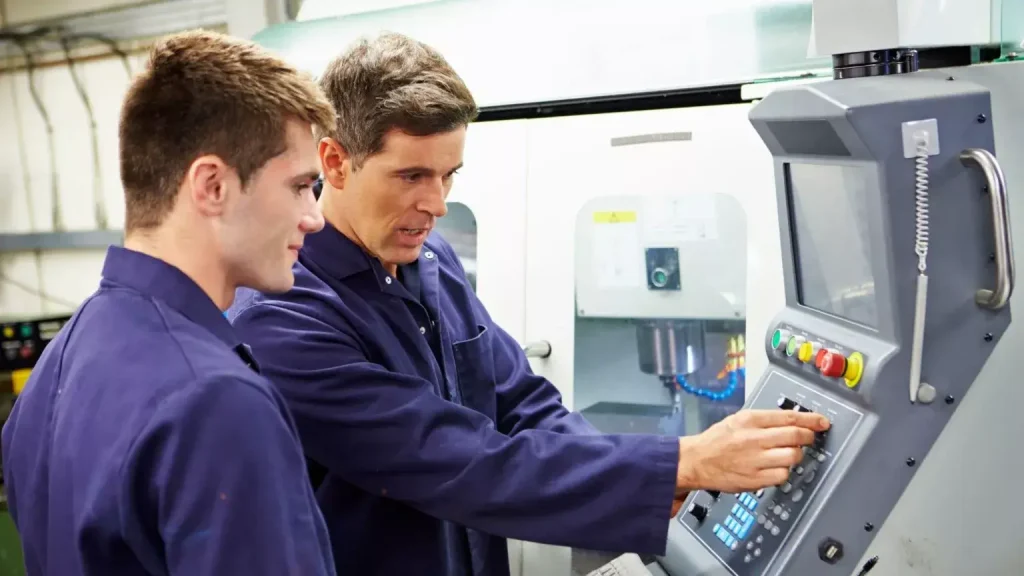

پس از تکمیل تنظیمات، برنامه ماشین آماده اجرا است. بیشتر ماشین‌های CNC دارای صفحه‌نمایشی هستند که امکان نظارت بر برنامه و تنظیم پارامترهای مختلف را فراهم می‌کند. با اجرای برنامه، ماشین CNC فرآیند ماشین‌کاری دقیق را آغاز می‌کند.

5. تکمیل کار

پس از تولید قطعه با استفاده از ماشین‌کاری دقیق، قطعه را می‌توان از ماشین خارج کرد. بسته به نیازها، قطعه ممکن است برای فرآیندهای ثانویه مانند سنگ‌زنی یا پولیش فرستاده شود. با این حال، در بیشتر موارد، محصول نهایی ساخته‌شده با ماشین‌کاری دقیق نیازی به پردازش ثانویه ندارد.

مزایای ماشین‌کاری دقیق

1. دقت بالا: امکان تولید قطعات با تلرانس‌های بسیار دقیق.
2. تکرارپذیری: تولید قطعات یکسان با دقت بالا در تعداد زیاد.
3. سرعت تولید: فرآیند خودکار و پرسرعت.
4. انعطاف‌پذیری: امکان تولید قطعات پیچیده و متنوع.
5. کاهش ضایعات: به دلیل دقت بالا، مواد کمتری هدر می‌رود.

کاربردهای ماشین‌کاری دقیق

ماشین‌کاری دقیق در صنایع مختلفی استفاده می‌شود، از جمله:

• هوا فضا: تولید قطعات با دقت بالا برای موتورها و بدنه هواپیما.
• پزشکی: ساخت ابزارهای جراحی و ایمپلنت‌های پزشکی.
• خودروسازی: تولید قطعات موتور و سیستم‌های انتقال قدرت.
• الکترونیک: ساخت قطعات کوچک و پیچیده برای دستگاه‌های الکترونیکی.
• صنایع دفاعی: تولید قطعات نظامی با دقت بالا.

جمع‌بندی

ماشین‌کاری دقیق CNC یک فناوری پیشرفته است که امکان تولید قطعات با دقت و سرعت بالا را فراهم می‌کند. این فرآیند با استفاده از نرم‌افزارهای CAD و CAM و ماشین‌های CNC، تولید قطعات پیچیده را ساده‌تر کرده و در صنایع مختلف کاربرد گسترده‌ای دارد. با توجه به مزایای آن، ماشین‌کاری دقیق به یکی از ارکان اصلی تولید مدرن تبدیل شده است.
