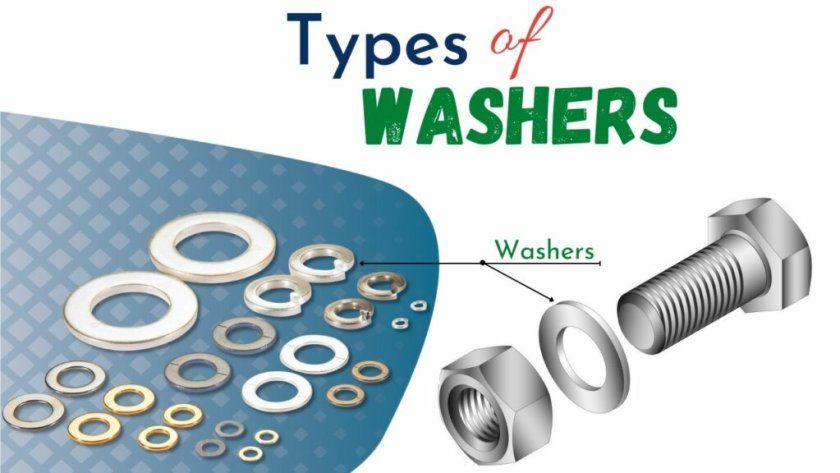

واشرآلات و اتصالات امروزه یکی از کاربردی ترین تجهیزات در صنایع مختلف می باشند و با توجه به کاربردهای متعددی که دارند در انواع مختلفی از نظر جنس، استاندارد، سایز و … ساخته می شوند. واشر که در واقع دیسک های کوچکی هستند و برای توزیع بار بین پیچ و مهره استفاده می شوند، مهمترین تجهیزات در صنایع مختلف به ویژه در سیستم های لوله کشی هستند.
در حالی که از واشر برای آب بندی لوله ها در سیستم لوله کشی و کنترل نشتی لوله استفاده می شود، واشرها برای تعادل و جلوگیری از شل شدن پیچ و مهره ها استفاده می شوند.
واشرها اساساً حلقه های نازک و مسطحی هستند که دارای سوراخ هستند و می توان از آنها برای محکم کردن اتصالات استفاده کرد. برای جلوگیری از نشت مایع می توان از انواع واشر استفاده کرد و به جای گسکتها (Gasket) قابل استفاده است. واشرها همچنین به دلیل حذف اصطکاک و توزیع بار در یک منطقه استفاده میشوند.
امروزه انواع مختلفی از واشر موجود است و هر کدام دارای ویژگی ها و قابلیت های منحصر به فردی هستند و می توانند هرگونه افزایش فاصله بین سر پیچ و مهره یا بین سر پیچ و جسم محصور را جبران کنند. واشرهای دندانه دار نیز به قطعه کار و سر پیچ متصل می شوند.
هنگامی که پیچ ها به داخل اجسام نرم مانند چوب می روند، احتمال شکستگی وجود دارد و برای جلوگیری از این امر می توان از واشرهای مختلفی استفاده کرد. همچنین می توان از این تجهیزات برای ایجاد فاصله در حین اتصال استفاده کرد، زیرا گاهی اوقات پیچ ها را نمی توان روی سطح مورد نظر قرار داد. در واقع مهمترین دلایل استفاده از واشرها به شرح زیر است:
واشرها می توانند ارتعاشات اتصالات مختلف را جذب کرده و از تولید صدا جلوگیری کنند. واشرهایی که برای جذب ارتعاشات تولید می شوند معمولاً از فلز ساخته نمی شوند و بیشتر از جنس لاستیک و پلاستیک هستند. هنگام اتصال قطعات مختلف، زمانی که یکی از آنها لرزش دارد، می توان از واشر برای جذب ارتعاشات استفاده کرد.
یکی دیگر از کاربردهای اصلی انواع واشر، جلوگیری از نفوذ آب و مایعات است. واشر معمولا برای این منظور در سیستم های لوله کشی و لوله های فاضلاب ساختمانی استفاده می شود. واشرهای آب بندی و همچنین واشرهای ضد لرزش معمولاً از مواد نرم و انعطاف پذیر ساخته می شوند.
هنگامی که پیچ های بلند به سوراخ های کم عمق وارد می شوند، شکافی در پشت اجسام ایجاد می شود که می تواند مشکلاتی را ایجاد کند. در این حالت می توان از واشر برای پوشش فضای خالی نیز استفاده کرد. به طور کلی انواع واشرها می توانند از لغزش پیچ و مهره، خوردگی و صدا جلوگیری کرده و به افزایش عمر آنها کمک کنند.

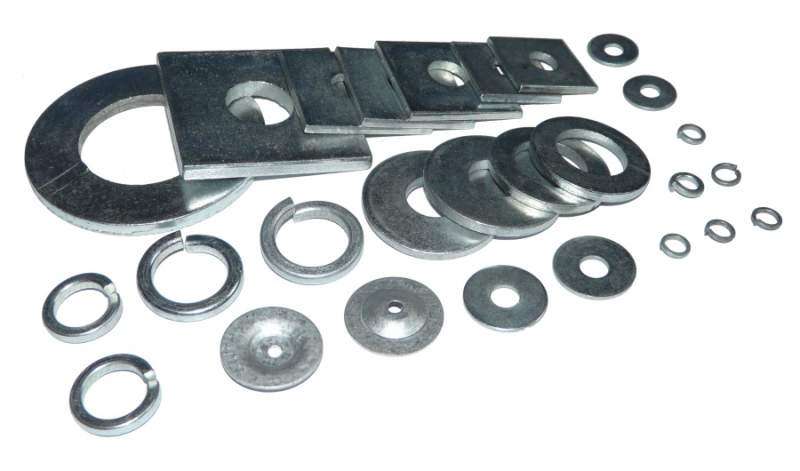

همانطور که گفته شد امروزه انواع واشر موجود است که می توانند کاربردهای متفاوتی داشته باشند و در لوله ها و اتصالات مختلف مورد استفاده قرار گیرند. از جمله مهم ترین انواع واشر می توان به موارد زیر اشاره کرد:
واشرهای تخت از جمله کاربردی ترین انواع واشر هستند که در دو نوع ساده و ضربه گیر تولید می شوند و می توان از آنها برای افزایش استحکام و ایجاد فاصله مناسب استفاده کرد و معمولا از موادی مانند آلومینیوم، ورق های نازک فلزی، چوب و غیره ساخته می شود. .
این واشرها به دلیل خاصیت فنری که دارند به واشر فنری معروف هستند و عموماً برای جذب لرزش در اتصالات استفاده می شوند. این واشر دارای شیار بوده و سطح آن دو قسمت است که یکی از دیگری بالاتر است.
واشر های منحنی در دو جهت می چرخند و یک شکل موج مانند میسازند و معمولاً به عنوان بالشتک و اسپینر استفاده میشوند و از ظرفیت بار و انحراف کافی برخوردار هستند.
واشرهای منجید دار از جمله واشرهایی هستند که از پلیمر ساخته می شوند و معمولاً برای عایق کاری لوله های خم سرد و خطوط آب استفاده می شوند. این واشرها با نام های واشر شیر یا واشر لوله آب نیز شناخته می شوند و در برابر فشار، حرارت، دما، سایش و … مقاومت بالایی دارند. و عموماً برای آب بندی بین دو فلنج استفاده می شود.
واشر بلویل یا واشر مخروطی یکی از انواع واشر فنری است که می تواند نیروهای بسیار سنگین را با انحراف کمی تحمل کند.
سه نوع واشر قفلی وجود دارد که شامل واشر قفلی خارجی، واشر داخلی قفلی و واشر قفلی گوه ای می شود. واشرهای دندانه داخلی برای عملکرد فشار کم، واشرهای دندانه خارجی برای فشارهای بالاتر و مقاطع بزرگتر و در نهایت از واشرهای گوه ای زمانی که شدت ارتعاش بسیار زیاد است استفاده می شود.
واشر سی نیز نوعی واشر تخت هستند که در وسط آن شکافی به شکل حرف C انگلیسی وجود دارد و بدون برداشتن بست قابل تعویض هستند و کاربردهای متنوعی دارند.
واشر ضد آب، همچنین به عنوان واشرهای اتمام شناخته شده که به یک پیشخوان تجهیز شدهاند. این واشرها می توانند در انواع و اشکال مختلف مانند شناور ۹۰ درجه، فلنج، شناور زاویهای، بدون فلنج، فلنج رول شده وجود داشته باشند وجود داشته باشند و هر کدام کاربردهای منحصر به فردی دارند.
واشرهای لب پر عموماً واشرهای تختی هستند که در یک طرف دارای بریدگی هستند و در جاهایی که فضا محدود است استفاده می شود.
واشرهای مربعی نیز می توانند کاربردهای مختلفی داشته باشند و برای استحکام اتصالات مورد استفاده قرار گیرند. این واشرها همچنین از مواد مختلفی مانند فلزات تولید می شوند.
واشرهای شانه ای از جمله واشرهایی هستند که می توانند از موادی مانند فایبرگلاس، نایلون، فلزات و غیره ساخته شوند.
یکی از انواع واشرهایی که به منظور آب بندی و جلوگیری از نشت آب، گاز و مایعات و همچنین توزیع بار و افزایش استحکام درزهای مختلف مورد استفاده قرار می گیرد، واشرهای کلینگریت است که به واشرهای کاغذی نیز معروف هستند. این واشرها در برابر آتش مقاوم بوده و در صنایع مختلف از جمله پتروشیمی، کارخانجات و … قابل استفاده هستند.
این واشر به گونه ای ساخته می شود که یک طرف آن برآمده یا برجسته و طرف دیگر به گونه ای فرو می رود که پیچ کاملاً در آن فرو می رود و عموماً برای مصارف تزئینی استفاده می شود.
از انواع واشرهای پرکاربرد می توان به واشرهای سیلابی اشاره کرد که در زیر لایه ای به نام نئوپرن دارند. به طور کلی از سیل کننده برای آب بندی سیستم لوله کشی و جلوگیری از ورود آب و هوا در نقاط مختلف استفاده می شود.
برای خرید واشر مانند سایر تجهیزات و اتصالات باید به نکات و عوامل مختلفی توجه کرد که از مهمترین آنها می توان به موارد زیر اشاره کرد:
نتیجه گیری نهایی
واشرها از جمله تجهیزات کاربردی هستند که در صنایع مختلف کاربرد فراوانی دارند. واشرها انواع مختلفی دارند و هر کدام از مواد مختلفی ساخته شده اند و ویژگی ها، قابلیت ها و مشخصات منحصر به فردی دارند. برای کسب اطلاعات بیشتر با کارشناسان صنعت واشر اصفهان تماس حاصل فرمایید.
