انواع اند میل‌های فرز چیست؟

انواع اند میل‌های فرز چیست؟

اند میل‌ها (End Mills) بسته به شکل، تعداد شیارها، مادهٔ هسته‌ای و پوشش‌های اعمال‌شده، به چندین دسته تقسیم می‌شوند. هر یک از این متغیرها بر عملکرد برش، تخلیه تراشه، سایش ابزار و کیفیت کلی پرداخت سطح قطعه نهایی تأثیر می‌گذارد.

با انتخاب نوع مناسب ابزار، می‌توانید عملیات‌های مختلفی مانند ایجاد شکاف (slotting)، پروفیل‌دهی (profiling)، حفره‌زنی (pocketing) یا کانتور‌بندی سه‌بعدی (3D contouring) را بهینه کنید. برخی از اند میل‌ها برای عملیات پرداخت با سرعت بالا مناسب‌اند، در حالی که برخی دیگر برای عملیات خشن (roughing) با نیروهای برش بالا طراحی شده‌اند.

چه در حال ماشین‌کاری چدن، فولاد ضدزنگ، آلومینیوم یا کامپوزیت‌ها باشید، انتخاب اند میل مستقیم بر کارایی، تلرانس و عمر ابزار تأثیر می‌گذارد.

اگر به دنبال یک ورق لاستیکی انعطاف پذیر باشید که دوام و مقاومت شیمیایی عالی را ارائه می دهد آنرا باید از صنعت واشر اصفهان سفارش دهید!

برای سازماندهی اطلاعات، مفید است که به متداول‌ترین روش‌های دسته‌بندی اند میل‌ها نگاهی بیندازیم. این دسته‌بندی‌ها شامل هندسه، تعداد شیارها، ترکیب مواد، پوشش‌ها و کاربردهای تخصصی هستند.

دسته‌بندی بر اساس هندسه

هندسه یک اند میل، نحوهٔ ورود ابزار به ماده و انواع ویژگی‌هایی که می‌تواند ایجاد کند را تعیین می‌کند. شکل ابزار همه چیز را از تشکیل تراشه تا صاف بودن سطح و طول عمر ابزار تعریف می‌کند.

• هر نوع هندسه با هدف‌های خاصی طراحی شده است؛ از سطوح صاف و شکاف‌های عمیق گرفته تا کانتورهای سه‌بعدی و جزئیات دقیق.
• برخی از اشکال برای ورود عمودی (plunging) مناسب‌ترند و برخی دیگر برای عملیات پرداخت.
• هندسه همچنین بر استحکام و سختی ابزار تأثیر می‌گذارد، به‌ویژه زمانی که مواد سخت‌تر یا عمق برش‌های بیشتر نیاز باشد.
• انتخاب ابزار مناسب براساس کانتور قطعه، پرداخت مورد نظر سطح و توان اسپیندل و سیستم کنترل دستگاه انجام می‌شود.

اند میل‌های مربع (Square End Mills)

• اند میل‌های مربع دارای لبه برشی صاف هستند که زوایای تیز ۹۰ درجه‌ای روی قطعه ایجاد می‌کنند.
• این ابزارها انتخاب استاندارد برای کارهای عمومی فرزکاری مانند شکاف‌بری، پروفیل‌دهی لبه‌ها و برش‌های عمودی (plunge cutting) هستند.
• به دلیل هندسهٔ صاف انتهایی، اند میل‌های مربع برای ماشین‌کاری حفره‌های با کف صاف و شکاف‌هایی که نیازمند لبه‌های تیز هستند، ایده‌آل‌اند.
• در عملیات ماشین‌کاری دیوارهای جانبی، شانه‌ها و برش‌های سطحی نیز کاربرد دارند.
• در این ابزارها تعداد شیار ممکن است متفاوت باشد تا برای عملیات خشن یا پرداخت بهینه شوند.
• ترکیب با پوشش‌هایی مانند نیترید تیتانیوم یا نیترید آلومینیوم تیتانیوم موجب افزایش مقاومت در برابر سایش و عمر طولانی‌تر ابزار می‌شود، به ویژه هنگام ماشین‌کاری با سرعت بالا یا کار با آلیاژهای سخت.

اند میل‌های کروی (Ball End Mills)

• اند میل‌های کروی دارای نوک گرد هستند که امکان ایجاد مسیرهای ابزاری روان‌تر را هنگام ماشین‌کاری اشکال پیچیده، کانتور‌های سه‌بعدی و سطوح منحنی فراهم می‌کنند.
• این ابزارها در حفره‌های قالب، ویژگی‌های قالب و عملیات پرداخت که نیازمند سطح یکنواخت روی پروفیل‌های غیرصفحه‌ای هستند، عملکرد عالی دارند.
• نوک کروی اجازه می‌دهد که حتی در عمق‌های کم، ابزار با ماده در تماس باقی بماند، که منجر به کاهش انحراف ابزار و بهبود کیفیت پرداخت می‌شود.
• اند میل‌های کروی در فرزکاری سطحی که نیاز به زوایای داخلی تیز نیست یا باید از آن‌ها اجتناب شود تا از ایجاد تنش‌های تمرکزی در قطعه نهایی جلوگیری شود، نقش اساسی دارند.
• این ابزارها معمولاً در صنایعی مانند هوافضا، تولید دستگاه‌های پزشکی و ساخت قالب‌ها برای هندسه‌های پیچیده و تلرانس‌های دقیق استفاده می‌شوند.
• ترکیب مناسب تعداد شیار و زاویه مارپیچی به تخلیه کارآمد تراشه‌ها کمک می‌کند در حالی که کیفیت سطح حفظ می‌شود.

اند میل‌های گرد کردن گوشه (Corner Rounding End Mills)

• اند میل‌های گرد کردن گوشه برای ایجاد لبه‌های گرد و صاف در خارج یک قطعه طراحی شده‌اند.
• به جای باقی گذاشتن گوشه‌های تیز (که ممکن است مستعد ترک خوردگی یا سایش باشند)، این ابزارها انتقال‌های شعاع‌دار ایجاد می‌کنند که تمرکز تنش را کاهش داده و دوام مکانیکی قطعات را افزایش می‌دهند.
• معمولاً در قطعاتی که تحت بارهای دینامیکی یا سایش قرار دارند (مانند محفظه‌های ماشین یا بدنه‌های محصولات مصرفی) کاربرد دارند.
• همچنین در عملیات‌هایی که نیاز به همگام‌سازی گوشه‌های تیز به شکل یکنواخت وجود دارد، مانند پرداخت حفره‌های قالب یا از بین بردن زوائد (deburring) اشکال پیچیده، به کار می‌روند.
• پروفیل برشی این ابزارها تضمین می‌کند که شعاع ثابتی صرف نظر از جهت ایجاد شود، که در قطعاتی که قرار است پوشش‌دهی یا رنگ‌آمیزی شوند اهمیت ویژه‌ای دارد.
• این ابزارها برخلاف سایر ابزارهای فرزکاری، برای ورود عمودی طراحی نشده‌اند و بهترین عملکرد خود را در گذرهای جانبی (side milling) که در آن ابزار کانتور قطعه را دنبال می‌کند، دارند.
• برای جلوگیری از لرزش (chatter)، باید زاویه مارپیچی مناسب انتخاب و عمق برش را در محدودهٔ توصیه شده قرار داد.

اند میل‌های گردکردن زاویه (Corner Radius End Mills)

اند میل‌های گردکردن زاویه، تعادلی بین هندسه‌های اند میل‌های مربع و کروی ایجاد می‌کنند. به جای داشتن یک گوشه تیز ۹۰ درجه، این ابزارها دارای گذر انتقالی کمی گرد هستند که در آن لبه برش با انتهای صاف تلاقی می‌کند. این هندسه باعث بهبود استحکام و تخلیه تراشه (chip flow) می‌شود و عمر ابزار را افزایش می‌دهد، در حالی که همچنان امکان ماشین‌کاری دقیق سطوح صاف و دیوارهای داخلی تیز را فراهم می‌سازد.

بنابراین، هنگام کار با موادی که مستعد ایجاد تراشه‌های لبه‌ای هستند یا جایی که داشتن یک لبه برشی قوی مفید است (مانند فولادهای ضدزنگ یا آلیاژهای سخت‌شده)، استفاده از ابزارهای با زاویه گردکردن توصیه می‌شود.

مزیت‌های این ابزار شامل کاهش شکست ابزار ناشی از لبه‌های تیز است؛ این ویژگی آن‌ها را برای عملیات‌های خشن (roughing) یا مراحل نیمه‌پرداخت که پیش از عبور سطحی با کیفیت بالا انجام می‌شود، مناسب می‌کند.

از نظر کاربرد، اند میل‌های گردکردن زاویه معمولاً در تولید پایه‌های قالب، براکت‌های ساختاری یا قطعاتی که نیاز به فرزکاری پروفیل با پرداخت سطح متوسط دارند، به کار می‌روند. این هندسه همچنین تخلیه تراشه را هنگام ماشین‌کاری حفره‌های عمیق و شکاف‌ها بهبود می‌بخشد، به کاهش بارگذاری ابزار کمک کرده و اطمینان از دفع حرارت به شیوه‌ای کارآمد را فراهم می‌کند.

اند میل‌های V‑شکل (V‑Bit End Mills)

اند میل‌های V‑شکل که گاهی به آن‌ها “ابزار کنده‌کاری” یا “ابزار زاویه‌دهی” نیز گفته می‌شود، معمولاً برای برش جزئیات کم‌عمق، حکاکی متن و زاویه‌دهی لبه‌های قطعه به کار می‌روند. این ابزارها دارای نوکی تیز و نقطه‌ای هستند با لبه‌های برش زاویه‌دار که شکل «V» را تشکیل می‌دهند. زاویه تشکیل شده می‌تواند متفاوت باشد (معمولاً ۳۰، ۶۰ یا ۹۰ درجه) بسته به میزان جزئیات یا عمق مورد نیاز.

این اند میل‌ها به‌ویژه در ماشین‌کاری مواد نرم مانند پلاستیک، چوب یا آلومینیوم برای حکاکی لوگوها، شماره‌های سریال یا عناصر هنری دقیق کاربردی هستند. در مواد سخت‌تر، این ابزار برای زاویه‌دهی گوشه‌های تیز، شکستن لبه‌ها یا تولید پرداخت بدون زوائد (deburring) به صورت مستقیم در حین برش مفید است.

به دلیل سطح برشی متمرکز در نوک، کنترل دقیق نرخ تغذیه و سرعت اسپیندل برای جلوگیری از سایش یا شکست ابزار حیاتی است. هندسه آن‌ها باعث می‌شود برای حذف عمیق مواد مناسب نباشند، اما برای وظایف دقیق با نیروی پایین و پروژه‌هایی که به جزئیات بصری به جای عمیق ساختاری نیاز دارند، ایده‌آل باشند.

اند میل‌های فیش‌تِیل (Fishtail End Mills)

اند میل‌های فیش‌تِیل دارای نوکی صاف با مرکزی نوک‌دار هستند که شباهت به دُم ماهی دارند و این امکان را می‌دهد که برش‌ها بدون «راه‌رفتن» در سطح آغاز شوند. این طراحی باعث می‌شود که این ابزارها از گزینه‌های ترجیحی در صنعت چوب‌کاری، پلاستیک‌ها و کامپوزیت‌های نرم باشند، جایی که ورود تمیز و کنترل دقیق لبه اهمیت ویژه‌ای دارد.

مزیت اصلی هندسه فیش‌تِیل در توانایی آغاز برش بدون نیاز به سوراخ پیش‌خوان (pilot hole) است، به ویژه در مواد نازک یا حساس. این یک گزینه عملی برای برش‌های فروشی (plunge cutting) و عملیات پروفیل‌دهی است که در آن داشتن لبه‌های تمیز و پرداخت بدون زوائد اهمیت دارد.

ممکن است از این ابزارها برای ماشین‌کاری پنل‌های با دیوارهای نازک، ورق‌های اکریلیک یا زیرلایه‌های برد مدار چاپی استفاده کنید، جایی که تحریف سطحی به حداقل رسیده باشد.

در مقایسه با مته، که ممکن است باعث پارگی یا تکه شدن سطح در مواد نرم شود، اند میل‌های فیش‌تِیل آغاز تمیز و پرداخت قابل اعتمادی را ارائه می‌دهند. استفاده از واریانت‌های بلندسرعت فولاد و حتی اند میل‌های فیش‌تِیل مبتنی بر کاربید تنگستن در کاربردهای با کارایی بالا باعث افزایش مقاومت در برابر سایش در تولید پیوسته می‌شود.

اند میل‌های کلید‌خور (Keyway End Mills)

اند میل‌های کلید‌خور، ابزارهای دقیقی هستند که به‌طور خاص برای برش شکاف‌های باریک طراحی شده‌اند تا بتوانند کلیدهایی را که در انتقال قدرت مکانیکی استفاده می‌شوند، برش دهند. این ابزارها دارای پیکربندی شیار مستقیم یا به صورت متناوب هستند و اغلب قابلیت برش از مرکز (center-cutting) دارند که به این معنی است که می‌توانید آن‌ها را مستقیماً در ماده فرو کنید.

این ویژگی بخصوص زمانی مفید است که در حال ماشینی کردن شکاف‌های کلید‌خور در شفت‌ها، چرخدنده‌ها یا هاب‌های دنده‌ای هستید.

اند میل‌های کلید‌خور به گونه‌ای بهینه شده‌اند که تلرانس‌های دقیقی را در سراسر عمق برش حفظ کنند. طراحی محکمی که دارند، انحنای ابزار (tool deflection) را کاهش می‌دهد حتی در گذرهای عمیق، و از یکنواختی عرض و پرداخت شکاف اطمینان حاصل می‌کند. اغلب در دستگاه‌های فرز CNC برای نمونه‌سازی و تولید استفاده می‌شوند، جایی که تکرارپذیری بسیار حیاتی است.

هنگام انتخاب اند میل کلید‌خور، مهم است که قطر ابزار با اندازه کلید مشخص شده مطابقت داشته باشد و نرخ تغذیه و سرعت اسپیندل به‌گونه‌ای تنظیم شوند تا لرزش (chatter) به حداقل برسد. این ابزارها معمولاً از فولاد سرعت بالا یا کاربید جامد ساخته می‌شوند و ممکن است پوشش‌هایی داشته باشند تا مقاومت در برابر سایش در طول دوره‌های طولانی در مواد سخت افزایش یابد.

اند میل‌های مخروطی (Tapered End Mills)

اند میل‌های مخروطی دارای شکلی مخروطی (conical) هستند که به تدریج از نوک به سمت بدنه (shank) افزایش قطر می‌یابد. این طراحی استحکام و صلبیت اضافی فراهم می‌کند و این ابزارها را برای ماشین‌کاری حفره‌های عمیق، هسته‌های قالب و کانتورها یا سطوح پیچیده که به دیواره‌های زاویه‌دار یا تخلیه (reliefs) نیاز دارند، ایده‌آل می‌کند. زاویه تقویمی (taper angle) بسته به کاربرد مورد نظر متغیر است و ابزار اغلب در پروفیل‌دهی‌های دو بعدی (2D) و سه‌بعدی (3D) به کار می‌رود.

این ابزارها در عملیات‌هایی که نیاز به هر دو قابلیت دسترسی (reach) و پایداری دارند، عملکرد برتری دارند. هندسه مخروطی کمک می‌کند تا نیروهای برش در نزدیکی نوک که بیشترین انحراف معمولاً رخ می‌دهد، کاهش یابد. ممکن است از اند میل‌های مخروطی هنگام پرداخت فرم‌هایی استفاده کنید که نیاز به زاویه‌های دیواری یکنواخت دارند یا هنگام کار بر روی قالب‌هایی که شامل ویژگی‌های میل (draft features) هستند.

به دلیل هندسه خود، اند میل‌های مخروطی نسبت به برش‌دهنده‌های دیواری صاف هنگام ماشین‌کاری حفره‌های عمیق کمتر مستعد لرزش (chatter) می‌باشند. آن‌ها به ویژه در مواد سخت‌تر و دشوار برای ماشین‌کاری مؤثر هستند، به‌خصوص وقتی با پوشش‌های مناسب مانند نیترید آلومینیوم تیتانیوم همراه شوند. تعداد شیارها و زاویه مارپیچی باید به دقت انتخاب شوند تا تخلیه تراشه مؤثر و کیفیت سطح در عمق‌های متغیر تضمین شود.

اند میل‌های مته‌ای (Drill Mills)

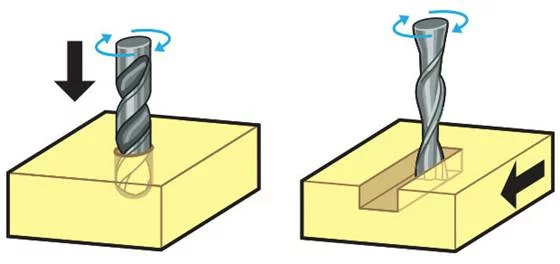

اند میل‌های مته‌ای قابلیت ترکیب عملکرد یک مته و یک اند میل را دارند؛ به این معنا که با یک ابزار می‌توان چندین عملیات را انجام داد. هندسه نوک آن‌ها اجازه می‌دهد مانند یک مته سنتی به برش فرو بروند (plunge cutting)، در حالی که شیارها امکان فرزکاری جانبی (side milling)، شکاف‌بری (slotting) و پروفیل‌دهی را فراهم می‌کنند. می‌توانید از آن‌ها برای ایجاد سوراخ‌های ابتدایی (starter holes)، حفره‌های کانترسینک (countersinks)، زوایای تراشیده‌شده (chamfers) یا شیارهای V‑شکل در یک تنظیم واحد استفاده کنید.

این ابزارها برای مواقعی که فضای موجود در گرداننده ابزار محدود است یا هنگام ماشین‌کاری ویژگی‌های ساده که نیاز به ابزارهای جداگانه ندارند، ایده‌آل هستند.

اند میل‌های مته‌ای زمان تغییر ابزار و پیچیدگی تنظیمات را کاهش می‌دهند که در تولید دسته‌ای کوچک یا هنگامی که وظایف فرزکاری شامل هندسه‌های متنوع است، بسیار ارزشمند است.

به دلیل اینکه این ابزارها چندین عملکرد را ایفا می‌کنند، تنظیم همزمان سرعت اسپیندل و حرکت تغذیه قطعی است تا نوع برش انجام شده هماهنگ شود. در حالی که نرخ‌های فرو رفتن (plunge rates) نیاز به تحمل فشار برش محور دارند، فرزکاری جانبی نیازمند تنظیماتی است که بین سایش ابزار و کیفیت لبه تعادل ایجاد کند. اند میل‌های مته‌ای در مواد نرم‌تر بیشترین کارایی را دارند، اما با پارامترهای صحیح می‌توانند در فولاد، کامپوزیت‌ها و فلزات غیر زنگ نیز به کار روند.
